GIẢI THÍCH ĐỘNG CƠ 4 THÌ LÀ GÌ? NGUYÊN LÝ HOẠT ĐỘNG NHƯ THẾ NÀO?

Ngày đăng: 26/09/2022

3456 Lượt xem

Động cơ 4 thì là một trong những cải tiến vượt bậc của hệ thống đốt trong trên ô tô. Như tên gọi của nó, công được sinh ra thông qua 4 hành trình của pít-tông: nạp, nén, nổ, xả.

ĐỘNG CƠ 4 THÌ LÀ GÌ? HOẠT ĐỘNG NHƯ THẾ NÀO?

Động Cơ 4 Thì Là Gì?

Động cơ 4 thì là một trong những cải tiến vượt bậc của hệ thống đốt trong trên ô tô được ra đời vào thế kỉ 20. Đúng như tên gọi của nó, động cơ 4 thì sẽ tạo ra công thông qua 4 hành trình của pít-tông: nạp, nén, nổ, xả.

Cấu Tạo Động Cơ 4 Thì

Piston: Được đặt ở bên trong của động cơ. Piston được sử dụng với vai trò giúp chuyển đổi năng lượng khi nhiên liệu được đốt cháy và giãn nở trong buồng đốt. Sẽ được đưa tới trục khuỷu thông qua thanh truyền. Piston sẽ chuyển động tịnh tiến xung quanh xi-lanh. Ở giữa piston và xylanh có bố trí các vòng séc măng.
Trục khuỷu: Đây là bộ phận giúp Piston chuyển sang chuyển động tròn thay vì chuyển động tịnh tiến.
Thanh truyền: Đây là bộ phận giúp chuyển dao động đến trục khuỷu từ Piston.
Đối trọng: Được đặt trên trục khuỷu với mục đích làm giảm sự rung động được sinh ra. Do quá trình lắp ráp các bộ phận lại với nhau không được cân bằng một cách chính xác.
Xupap nạp và xupap xả: Bộ phận này được ví như những cái van. Nó sẽ tự động mở ra cho hòa khí đi vào cũng như mở cho khí thải đi ra.
Bugi: Bộ phận này giúp Bộ phận này giúp đánh lửa đốt cháy hòa khí trong động cơ.

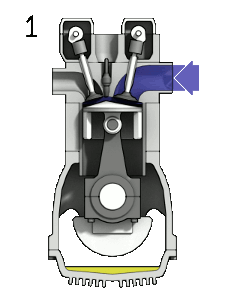

Động Cơ 4 Thì Hoạt Động Ra Sao?

Kì nạp

Van nạp được mở và van xả đóng lại, Piston chuyển động xuống dưới cylinder (xi-lanh) tạo ra một khoảng không trong xi-lanh để chứa nhiên liệu phun sương từ bộ chế hoà khí.

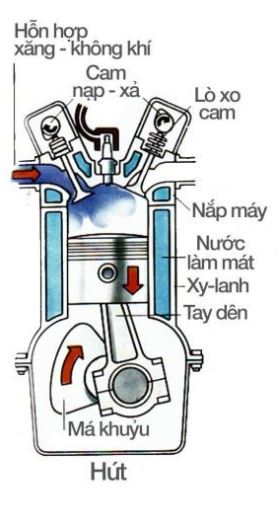

Vòng quay động cơ 4 kỳ: Kỳ 1 - Nạp

Vòng quay động cơ 4 kỳ: Kỳ 1 - Nạp

Kì nén

Van nạp và van xả lúc này đều được đóng lại, piston chuyển động lên trên cylinder, nén hỗn hợp khí và xăng. Ngay trước khi piston chạm vào điểm chết trên (ĐCT) của cylinder, bộ phận đánh lửa (bougie) sẽ đốt cháy hoà khí (hỗn hợp xăng ở dạng hơi và không khí).

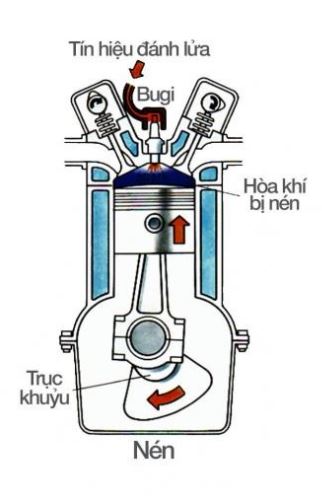

Vòng quay động cơ 4 kỳ: Kỳ 2 - Nén

Vòng quay động cơ 4 kỳ: Kỳ 2 - Nén

Kì nổ

Cả hai van vẫn tiếp tục đóng. Lúc này, piston chuyển động đến ĐCT của cylinder. Khí được tạo ra từ việc đốt cháy hoà khí bây giờ nổ một cách nhanh chóng và piston lại chuyển động xuống dưới xi lanh (xuống điểm chết dưới (ĐCD).

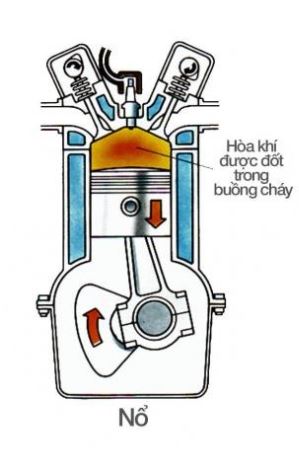

Vòng quay động cơ 4 kỳ: Kỳ 3 - Nổ

Vòng quay động cơ 4 kỳ: Kỳ 3 - Nổ

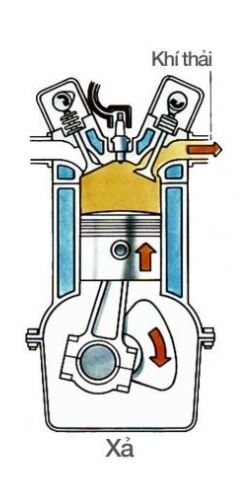

Kì xả

Van xả được mở nhưng van nạp vẫn đóng. Piston chuyển động lên trên cylinder, đẩy khí xả ra ngoài thông qua van xả. Van xả đóng muộn sau ĐCT 10 – 30 độ góc quay trục khuỷu để lợi dụng quán tính dòng khí thải, tăng khả năng thải sạch. Cũng như vậy, van nạp được mở sớm hơn. Do đó, cuối kỳ xả, trong một khoảng thời gian nào đó, cả van xả và van thải cùng mở. Sau khi đi hết 4 chu kì Nạp, Nén, Nổ, Xả, công được sinh ra và mọi thứ liên tục được lặp lại, tiếp tục chu trình mới, giúp xe chuyển động.
